72×72、48×48

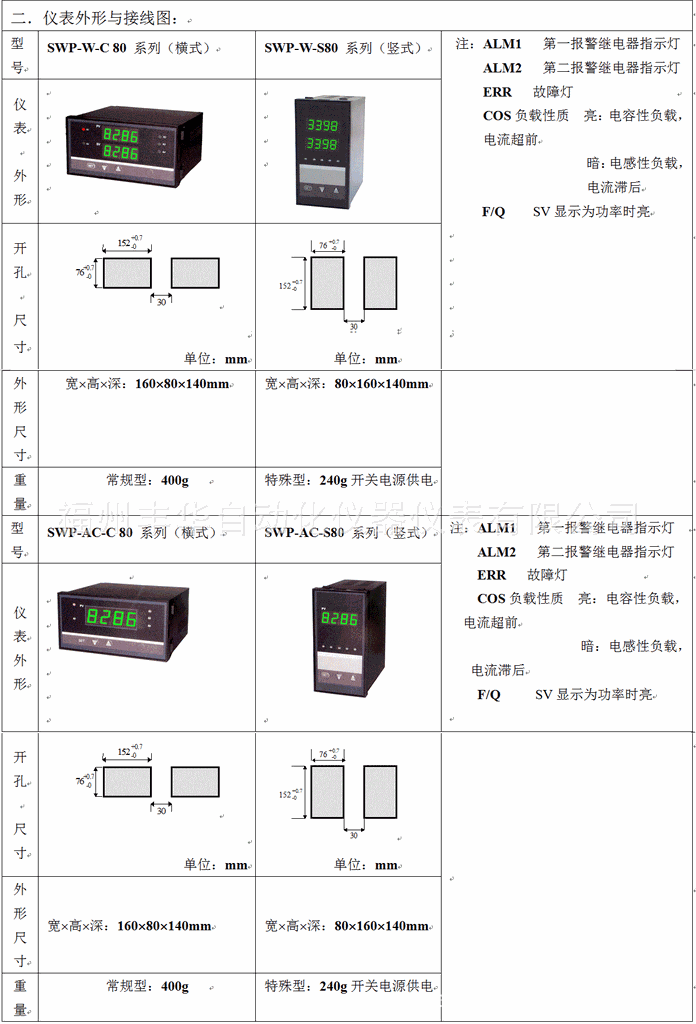

SWP-AC（交流电压电流表：单屏显示）：外形有160×80、80×160、96×48、48×96、96×96、
72×72、48×48
SWP-W（交流单相或三相功率表：双屏显示）：外形有160×80、80×160、96×48、48×96、96×96
SWP-COS（交流单相或三相功率因素表：双屏显示）：外形有160×80、80×160、96×48、48×96、
96×96
SWP-E（交流单相或三相功率多参数显示表：四屏显示）：外形有160×80、80×160
以上系列交流电量显示控制仪采用全隔离技术。直接采进电压和电流互感器信号，计算频率，电压和电流以及它们间相位差和单相有功功率P有=U·I·CosΦ或三相有功功率P有=注：三相对称性负载
SWP系列交流电量显示控制仪的直接输入可为0-5A、0-4A、0-3A、0-2A、0-1A、0-600V、0-500V、0-400V、0-380V、0-300V、0-220V、0-100V。。。。。。。并可随意改变仪表的输入信号对应的显示量程。便于支持各种变比的互感器输入显示。采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。

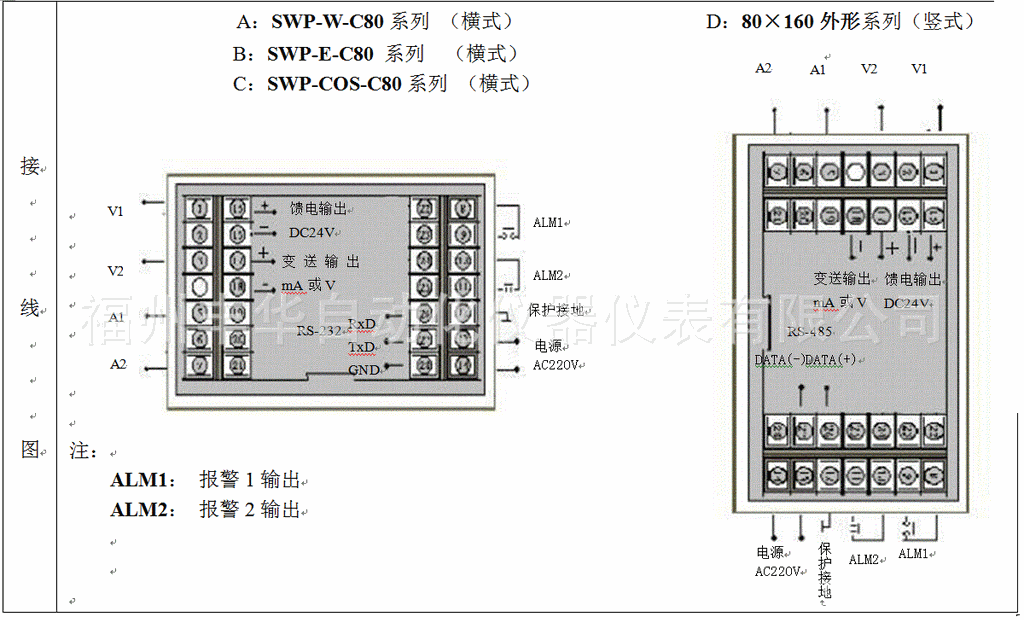

SWP系列交流电量显示控制仪可带有一路模拟量变送输出或继电器报警输出。如果外形尺寸为160×80或80×160的仪表可带有一路模拟量变送输出的同时再带两路继电器报警输出。如果外形尺寸为96×48、48×96、96×96的仪表在仪表接线端子够用的情况下可带有一路模拟量输出和一路继电器报警输出，如果不要求带模拟量输出那么可带有两路继电器报警输出。如果外形尺寸为72×72、48×48的仪表不可带模拟量输出和继电器报警输出。适用于各种测量控制
SWP系列交流电量显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

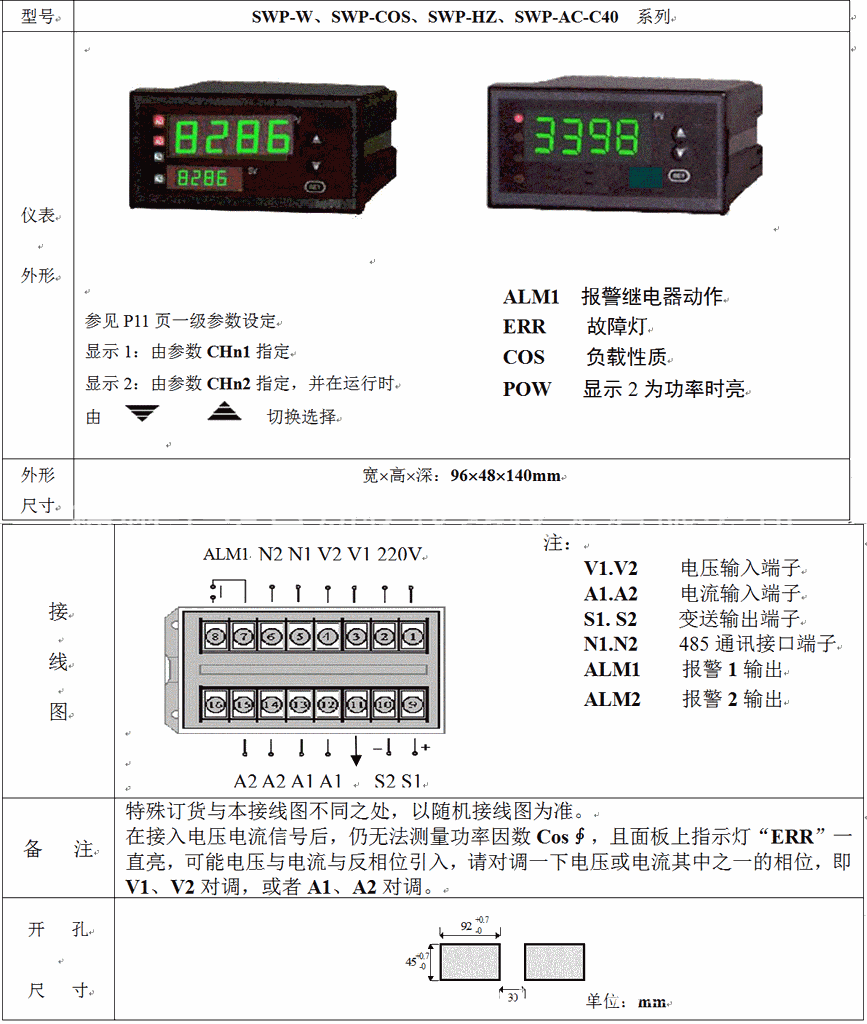

SWP-W、SWP-COS、SWP-E类型的仪表面板上带有负载性质指示灯：“COS”。（灯亮表示电容性负载，电流超前。灯暗表示电感性负载，电流滞后。）还有故障指示灯“ERR”。（当电压、电流的相位接反或无电流输入无电压输入时灯亮）
SWP-W、SWP-E类型的仪表面板的显示屏的最下一个窗口是可以通过按键切换显示不同的电量参数。面板上并带有状态指示灯。：“F/Q”(当最下一个窗口显示的量为功率时灯亮)
所有类型的仪表都带有报警指示灯（继电器动作灯亮，继电器不动作灯暗）
一．技术指标：
型号 | SWP-W、SWP-HZ、SWP-AC、SWP-COS、SWP-E系列 | |
输入 信号 | 电压输入直接接受交流电压，量程为100V，220V，380V，……由用户指定 电流输入接受负载电流式标准互感器的输出交流电流量程为2A……5A等，由用户指定 | 参见P20页 输入类型表 |
输 出 信 号
| 模拟量输出.DC 0～10mA（负载电阻< 750W） .DC 4～20mA（负载电阻≤500W） .DC 0～5V（负载电阻≥250KW） .DC 1～5V（负载电阻≥250KW） 开关量输出继电器控制输出——继电器ON/OFF带回差。AC 220V/3A；DC 24/6A（阻性负载） 通讯输出 接口方式——标准串行双向通信接口：RS-485，RS-232C，RS-422等 波特率——300～9600bps内部参数选择设定 | |
特 性： 测量精度±0. 5 % FS±1字 分辨率 ±1字 电压电流测量范围 0～9999字 显示方式 0～9999字测量值显示 .0～9999字设定值显示 高亮度LED数码显示 发光二级管工作状态显示 一至四组数码管测量值同屏显示（电压，电流，功率，周波或功率因数） 控制/报警 可选择2限控制或报警输出，带LED指示。 方式 控制（或报警）方式为继电器ON/OFF带回差（用户可自由设定） 参数设定 .面板轻触式按键数字设定参数设定值断电后永久保存 参数设定值密码锁定 使用环境： 环境温度0～50℃ 相对湿度 ≤85RH .避免强腐蚀气体 供电电压 常规型 .AC 220V+10-15%（50Hz±2Hz） 特殊型.AC 85～260V——开关电源 功耗. ≤5W（AC 220V线性电源供电） ≤4W（AC 90～265V开关电源供电）
| ||
